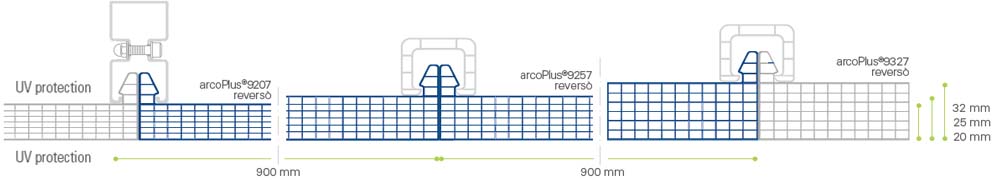

arcoPlus®9207-9257-9327 reversò sono una serie di sistemi modulari composti da pannelli di policarbonato alveolare coestruso a 7 pareti, con spessori di 20-25 o 32mm, con passo di 900mm, ancorati alle strutture esistenti mediante apposite staffe d’ancoraggio. Per applicazioni in coperture curve è necessario rispettare i raggi minimi di curvatura specifici per ciascun spessore. ArcoPlus9207 sp.20mm Rmin=4.000mm, arcoPlus9257 sp.25mm Rmin= 5.000mm, arcoPlus9327 sp.32mm Rmin= 6.500mm Rispettando una pendenza min. del 5% per coperture piane
| Lunghezza pannello | Senza limiti |
|---|---|
| Colori disponibili | Standard + Caleido + RTG |
| Struttura | 7 pareti |
| Larghezza utile modulo | 900mm |
| Spessore | 20-25-32 mm |
| Trasmittanza termica U (20mm) | 1,7 W/m2K |
| Trasmittanza termica U (25mm) | 1,4 W/m2K |
| Trasmittanza termica U (32mm) | 1,3 W/m2K |
| Isolamento acustico Rw ( ISO 717-1) | 21 dB (32mm) |
| Isolamento acustico Rw ( ISO 717-1) | 20 dB (20-25mm) |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione su 2 lati |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Raggio curvatura MIN arcoPlus9207 | sp.20mm Rmin=4.000mm |
| Raggio curvatura MIN arcoPlus9257 | sp.25mm Rmin=5.000mm |
| Raggio curvatura MIN arcoPlus9327 | sp.32mm Rmin=6.500mm |
| Pendenza MIN | 5% |
| Trasmissione Luminosa (τv) (9207) | Cristallo 55% |
| Trasmissione Luminosa (τv) (9257) | Cristallo 54% |
| Trasmissione Luminosa (τv) (9327) | Cristallo 53% |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Curvabilità R.min = 4 |
