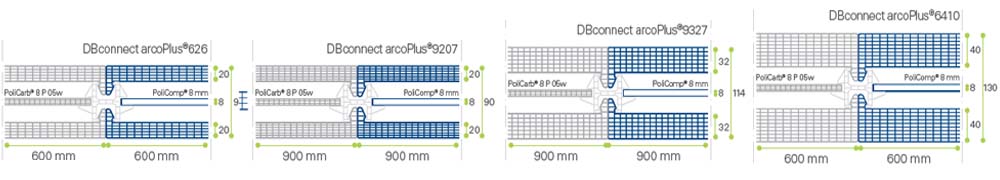

Il sistema arcoPlus®DB connect è stato progettato per creare applicazioni traslucide verticali ad alte prestazioni; può essere composto da diverse tipologie di pannelli arcoPlus® in funzione dell’utilizzo previsto (anche se viene principalmente promosso in 4 configurazioni standard) usando due pannelli arcoPlus® uniti tra loro grazie ad un profilo speciale di giunzione, in modo da ottenere una doppia o tripla parete avente una o due intercapedini interne. Anche grazie alla struttura alveolare, arcoPlus®DB connect è la soluzione ideale per la realizzazione di pareti verticali traslucide che offrano ottimi benefici in termini d’isolamento termico.
| Pannello arcoPlus® | 626 |
|---|---|
| Spessore (mm) pannello | 20 |
| Spessore (mm) sistema | 90 |
| Larghezza modulo (mm) | 600 |
| Struttura (pareti) | 6 |
| Trasmittanza termica *con PoliCarb 8mm | 0.62 |
| Isolamento acustico * con PoliComp 10mm | 26 |
| Trasmissione Luminosa * cristallo | 39 |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Raggio curvatura MIN | non curvabile |
| Protezione raggi U.V. | Coestrusione su 2 lati |
| Pendenza MIN | Contattare ufficio tecnico |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Elevata resistenza al carico | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Estetica di design |
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa
Profilo partenza in PC (sp.20 mm)
Profilo perimetrale a scatto in Al con TT per Doppio Connettore
Guarnizione Slip-coat
Profilo angolo a 90° in PC (+4588/4738/4740)
Doppio Connettore in policarbonato
Separatore Al per 9207/9327
Doppio Connettore in Alluminio
Profilo angolo in Al per 9207 (sp.20 mm)
Bavette in Al (h.30,60,75,100 mm)
Profilo angolo Al per 9327 (sp.32 mm)
Profilo perimetrale in Al con TT per sp.20+20 mm (+bavetta)
Profilo perimetrale in Al con TT per sp.32+32 mm (+bavetta)
Bavetta (DB) in Al base laterale superiore retta
Bavetta (DB) in Al base retta con gocciolatoio
Bavetta (DB) in Al superiore retta con gocciolatoio
Bavetta (DB) in Al superiore retta per grandi altezze
Bavetta (DB) in Al base laterale superiore curva
Bavetta (DB) in Al base curva con gocciolatoio
Bavetta (DB) in Al superiore curva con gocciolatoio
