arcoPlus®626 è un sistema modulare a giunto d’unione composto da pannelli di policarbonato alveolare a 6 pareti aventi larghezza modulo 600 mm e spessore 20 mm, con profili di giunzione posti sul lato inferiore.
Si tratta di una soluzione dalla massima versatilità, che viene utilizzata per realizzare facciate traslucide o colorate, tamponamenti, controsoffitti…
Una tipologia di superficie che permette di realizzare progetti dal design innovativo in ogni contesto, garantendo l’illuminazione naturale degli spazi interni e buoni valori di isolamento.
Inoltre l’opportunità di applicare trattamenti in coestrusione permette di creare architetture del tutto personalizzate e di lunga durata.
| Lunghezza pannello | Senza limiti |
|---|---|
| Trasmittanza termica U | 1,7 W/m2K |
| Colori disponibili | Standard + Caleido + RTG |
| Spessore | 20mm |
| Larghezza utile modulo | 600mm |
| Struttura | 6 pareti |
| Isolamento acustico Rw ( ISO 717-1) | 20dB |
| Colori Speciali | a richiesta |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione ai raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Raggio curvatura MIN | 4,0m |
| Pendenza MIN | 5% |
| Trasmissione Luminosa (τv) | Cristallo 58% |
| Autoportanza | |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine |
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa
I valori di portata del sistema differiscono in base alla tipologia di applicazione. Clicca sulle seguenti icone per vedere i valori di interasse necessari in funzione del carico ammissibile.

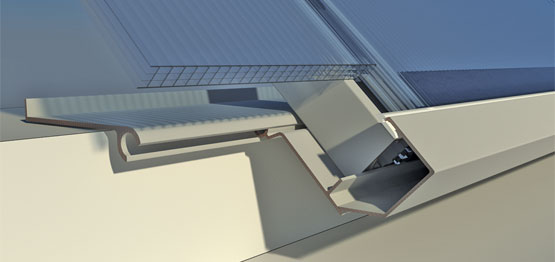

Particolare inserimento degli elementi di copertura su profili laterali di contenimento
Guarnizione Slip-coat
Profilo angolo a 90° in PC (+4588/4738/4740)
Profilo timpano in Al (retto 4244)-(4249 curvo)
Profilo tubo di giunzione in Al da 62 mm (retto 4635)-(curvo 4636)
Profilo terminale in Al
.jpg)
Profilo tubo di giunzione in Al da 32 mm (retto 4243)-(curvo 4248)
Profilo angolo in Al per 9207 (sp.20 mm)
Guarnizione Slip-coat a sormonto
Salvagoccia interno a "V" per tubo 4243/4248
Salvagoccia interno a "V" per tubo 4635/4636
