Una serie di sistemi modulari composti da pannelli a giunto aventi larghezza modulo da 600 mm e geometria a 4 parteti parallele, ma declinati in tre spessori differenti 8|10|12 mm. I profili di giunzione sono posti sul lato superiore, rendendo le pannellature ideali per realizzare lucernari, pensiline e coperture traslucide, sia piane che curve, agevolando lo scarico dell’acqua piovana; mentre nelle installazioni in facciata i profili di giunzione risultano a vista. Si tratta di una soluzione pratica e versatile, anche grazie alla leggerezza dei pannelli, che permette di creare ambienti luminosi caratterizzati dal comfort visivo valorizzando ai benefici dell’illuminazione naturale.
| Struttura | 4 Pareti |
|---|---|
| Lunghezza pannello | Senza limiti |
| Colori disponibili | Standard + Caleido + RTG |
| Larghezza utile modulo | 600mm |
| Isolamento acustico Rw ( ISO 717-1) | 18 dB (sp.8-10mm) |
| Isolamento acustico Rw ( ISO 717-1) | 19dB (sp.12mm) |
| Spessore | 8-10-12mm |
| Trasmittanza termica U | 3,0 - 2,7- 2,5 W/m2K |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Protezione raggi U.V. | Coestrusione su 2 lati |
| Pendenza MIN | 5% |
| Raggio curvatura MIN | 2,0m (con profili cod.4248 e 4249) |
| Raggio curvatura MIN | 3,0m (con profilo cod.4636) |
| Trasmissione Luminosa (τv) (684) | Cristallo 70% |
| Trasmissione Luminosa (τv) (6104) | Cristallo 70% |
| Trasmissione Luminosa (τv) (6124) | Cristallo 68% |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Curvabilità R.min=2 |
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa
I valori di portata del sistema differiscono in base alla tipologia di applicazione. Clicca sulle seguenti icone per vedere i valori di interasse necessari in funzione del carico ammissibile.
Giunzione tramite connettore in alluminio 4310 con serraggio a vite e chiusura con tampone in PE, posizionando anche l'otturatore per la chiusura degli alveoli
Posizionamento del profilo terminale utilizzato il coprigiunto il PC

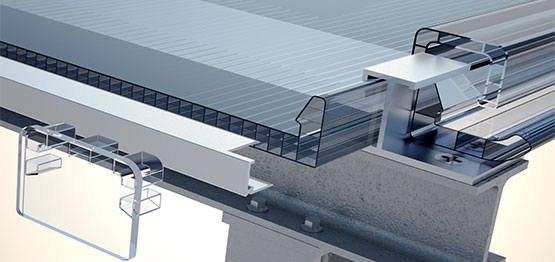

montaggio del sistema completo di partenza con tappo, piastrina, otturatore e coprigiunto
Posizionamento dell'eclisse in alluminio 4319-200 per unire in serie più profili di giunzione cod. 4310
Posizionamento del profilo partenza utilizzato il coprigiunto il PC
copertura traslucida con coprigiunto in policarbonato 2146
