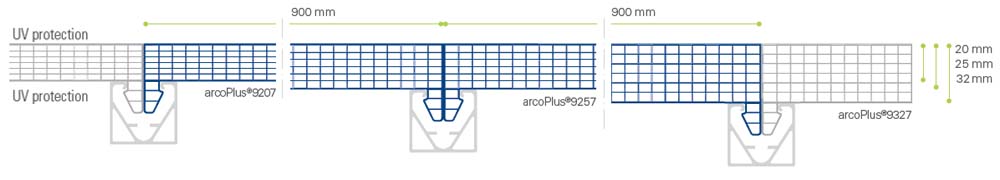

arcoPlus®9207-9257-9327 sono una serie di sistemi modulari composto da pannelli di policarbonato alveolare coestruso a 7 pareti con spessori di 20-25 o 32mm, con modulo 900mm, inseriti a scatto su profili in alluminio. Utilizzato per tamponamenti verticali, coperture (pendenza min.5%) e coperture curve (rispettando i raggi minimi di curvatura). ArcoPlus9207 sp.20mm Rmin=4.000mm, arcoPlus9257 sp.25mm Rmin= 5.000mm, arcoPlus9327 sp.32mm Rmin= 6.500mm
| Lunghezza pannello | Senza limiti |
|---|---|
| Colori disponibili | Standard + Caleido + RTG |
| Spessore | 20-25-32mm |
| Struttura | 7 pareti |
| Larghezza utile modulo | 900mm |
| Trasmittanza termica U (20mm) | 1,7 W/m2K |
| Trasmittanza termica U (25mm) | 1,4 W/m2K |
| Trasmittanza termica U (32mm) | 1,3 W/m2K |
| Isolamento acustico Rw ( ISO 717-1) | 20dB(20-25mm) |
| Isolamento acustico Rw ( ISO 717-1) | 21 dB (32mm) |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Raggio curvatura MIN arcoPlus9207 | sp.20mm Rmin=4.000mm |
| Raggio curvatura MIN arcoPlus9257 | sp.25mm Rmin=5.000mm |
| Raggio curvatura MIN arcoPlus9327 | sp.32mm Rmin=6.500mm |
| Pendenza MIN | 5% |
| Trasmissione Luminosa (τv) (9207) | Cristallo 55% |
| Trasmissione Luminosa (τv) (9257) | Cristallo 54% |
| Trasmissione Luminosa (τv) (9327) | Cristallo 53% |
| Autoportanza | |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine |
Bavetta in Al base laterale superiore retta
Guarnizione Slip-coat
Profilo angolo a 90° in PC (+4588/4738/4740)
Allineatore piano per profilo TT (60 mm)
Profilo timpano in Al (retto 4244)-(4249 curvo)
Gocciolatoio interno in PE
Profilo tubo di giunzione in Al da 62 mm (retto 4635)-(curvo 4636)
Profilo terminale in Al
Bavetta in Al superiore retta con gocciolatoio
Bavetta in Al base retta con gocciolatoio
.jpg)
Profilo tubo di giunzione in Al da 32 mm (retto 4243)-(curvo 4248)
Bavetta in Al superiore curva con gocciolatoio
Bavetta in Al base laterale superiore curva
Bavetta in Al base curva con gocciolatoio
Tampone posteriore in Al (arcoPlus9327)
Profilo perimetrale in Al con TT per sp.32 mm (+bavetta)
Profilo angolo in Al per 9207 (sp.20 mm)
Bavette in Al (h.30,60,75,100 mm)
Guarnizione Slip-coat a sormonto
Salvagoccia interno a "V" per tubo 4243/4248
Salvagoccia interno a "V" per tubo 4635/4636
Profilo superiore in Al con TT per grandi altezze con speciale bavetta retta per pannello 9327
Profilo di giunzione orizzontale in Al con TT per grandi altezze con bavetta di drenaggio dritta per pennello 9327
Profilo angolo Al per 9327 (sp.32 mm)
