arcoPlus®547 e arcoPlus®549 sono sistemi modulari composti da pannelli a incastro maschio-femmina di policarbonato alveolare con 7 pareti parallele (arcoPlus®547) o con 9 pareti a incrocio (arcoPlus®549). Entrambi i sistemi hanno spessore 40 mm. Sono dotati di profili in alluminio a taglio termico e di accessori progettati per renderne idoneo l’utilizzo come tamponamenti verticali traslucidi o come finestrature integrate di sistemi apribili.
| Spessore | 40mm |
|---|---|
| Lunghezza pannello | Senza limiti |
| Colori disponibili | Standard + Caleido + RTG |
| Struttura | 7 (547) - 9 (549) pareti |
| Larghezza utile modulo | 500mm |
| Trasmittanza termica U | 1,1 (547) - 1,0 (549) W/m2K |
| Isolamento acustico Rw ( ISO 717-1) | 21dB |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Raggio curvatura MIN | non curvabile |
| Pendenza MIN | - |
| Trasmissione Luminosa (τv) (547) | Cristallo 54% |
| Trasmissione Luminosa (τv) (549) | Cristallo 50% |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Elevata resistenza al carico | |
| Resistenza ai raggi U.V. ed alla grandine |
I valori di portata del sistema differiscono in base alla tipologia di applicazione. Clicca sulle seguenti icone per vedere i valori di interasse necessari in funzione del carico ammissibile.
Il disegno a 7 e 9 pareti, con incastro maschio-femmina, di spessore 40 mm, oltre a conferire al pannello una notevole resistenza alla flessione permette di installare i pannelli senza l’utilizzo di montanti metallici, annullando così la dispersione di calore dovuta ai ponti termici procurati dalle sottostrutture di supporto.
Per installazioni superiori a 2,2 m sarà necessaria l'installazione di uno o più profili rompitratta ai quali fissare i pannelli arcoPlus® mediante le apposite staffe che consentono al sistema di resistere alle sollecitazioni del vento, permettendo contemporaneamente lo scorrimento dei pannelli dovuto alle dilatazioni termiche (vedi grafico delle portate). Oltre ad una serie completa di profili in alluminio per la posa in opera dei pannelli, sono previste finestre apribili, manuali o motorizzate, che permettono la ventilazione dell'edificio (vedi pagina sistemi apribili).
Per una corretta installazione è prevista la chiusura degli alveoli dei pannelli di policarbonato con appositi nastri adesivi di alluminio microforati, che consentono una corretta ventilazione ed evitano l’imbrattamento interno.
dettaglio di fissaggio dei pannelli alla sottostruttura con staffa di aggancio 4050/60mm corta
dettaglio di fissaggio dei pannelli alla sottostruttura con staffa di aggancio 4050/120mm lunga
profilo base a Taglio Termico con gocciolatoio 4046 e guarnizione di tenuta per tamponamneti verticali
montaggio del profilo laterale a Taglio Termico 4045 con guarnizione per tamponamenti verticali

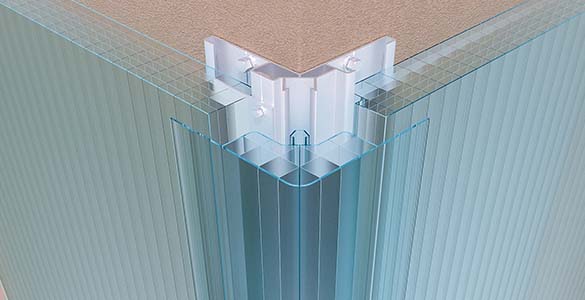

soluzione d’angolo per la continuità estetica delle facciate realizzata con profilo in policarbonato e profilo di supporto in alluminio cod.2A001|4A002
I pannelli ArcoPlus®, oltre a disporre di una gamma di accessori che permettono l’installazione di tamponamenti verticali fissi, possono essere impiegati per realizzare finestrature apribili da inserire nelle applicazioni a nastro o all’interno dei tamponamenti stessi. Nell’apposita sezione del sito sono disponibili le informazioni in merito.
vite testa fungo autoperforante per profilo angolare Alu 40/60mm
piastrina fissaggio per profilo angolare da 40/60mm
profilo angolo 90° in policarbonato per pannelli a incastro da 60mm
sotto-profilo angolo 90° in Alluminio per 40mm
Profilo base in Al con TT con gocciolatoio
Profilo base in Al
Guarnizione Slip-coat
Profilo superiore e laterale in Al
Profilo base in Al con TT
Profilo superiore e laterale in Al con TT
Piastrina inox
Eclisse di giunzione per profilo base
Profilo base in Al con gocciolatoio
Supplemento nastratura alveoli per sp.40mm
Profilo base laterale a scatto in Al senza bavetta (scegliere bavetta a parte)
Profilo perimetrale basso a scatto in Al con TT (+bavetta)
Profilo base a scatto in Al con TT con gocciolatoio (+bavetta)
Profilo perimetrale alto a scatto in Al con TT (+bavetta)
Bavette in Al (h.30,60,75,100 mm)
Guarnizione Slip-coat a sormonto
Guarnizione in PE-LD monoadesiva 4x15 mm per 20/32mm
Piastrina di fissaggio in Al lunghezza 60/120 mm
