| Trasmittanza termica U | 1,8 W/m2K |
|---|---|
| Isolamento acustico Rw ( ISO 717-1) | 18dB |

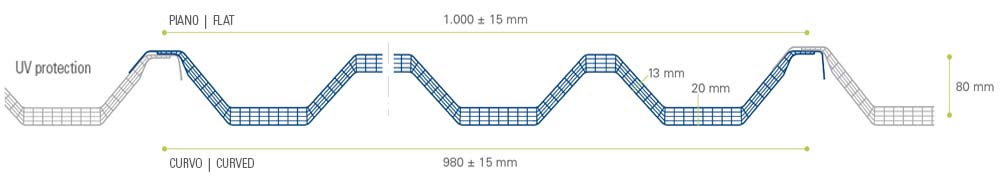

| Altezza greca | 80mm |
| Colori disponibili | Cristallo/Opale |
| Lunghezza pannello | 5.000mm (max consigliata) |
| Struttura | 5 pareti |
| Spessore | variabile da 13÷20mm |
| Larghezza utile modulo | 1.000 ± 15mm |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Pendenza MIN (lucernario) | 5% |
| Pendenza MIN (copertura continua) | 7% |
| Raggio curvatura MIN | 3,3m - 6,0m |
| Trasmissione Luminosa (τv) | Cristallo 65% |
| Isolamento termico | |
| Trasmissione della luce | |
| Elevata resistenza al carico | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Sormonto trasversale | |
| Sovrapposizione longitudinale | |
| Termosaldatura pannelli |
I valori di portata del sistema differiscono in base alla tipologia di applicazione. Clicca sulle seguenti icone per vedere i valori di interasse necessari in funzione del carico ammissibile.
Colmo liscio in AZ prev. BG (2 pezzi)
Guarnizione in PE-LD maschio-femmina
Cappellotto in Al con guarnizione
Distanziale lato femmina in AZ prev. BG
Guarnizione gronda in PE-LD
Vite con rondella Vipla da 6,3x120 mm
Guarnizione piana in PE-LD 20x10 mm
Staffa di rinforzo in AZ
