arcoPlus®VT facade è un sistema che permette di realizzare facciate ventilate e rivestimenti di facciata, lasciando la libertà di scegliere il pannello arcoPlus® a giunto desiderato. Di solito vengono utilizzate quattro configurazioni standard che permettono di gestire la maggior parte dei casi applicative e che prevedono pannelli con spessore 8|20|32 mm. Questo prodotto è stato ideato per essere una soluzione adatta ai progetti di riqualificazione per l’edilizia sostenibile, offrendo anche elevate potenzialità estetiche. Si consegna la scelta di una colorazione opaca coprente dei pannelli oppure del trattamento AB-absolute.
| Lunghezza pannello | Senza limiti |
|---|---|
| Pannello | 684 |
| Spessore | 8 |
| Struttura | 4 |
| Larghezza utile modulo | 600 |
| Trasmittanza termica U | 3,3 W/m2K |
| Isolamento acustico Rw ( ISO 717-1) | 18dB |
| Colori disponibili | Standard + Caleido + Ready To Go |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Protezione raggi U.V. | Coestrusione lato esterno |
| Raggio curvatura MIN | come da rispettivo pannello |
| Pendenza MIN | come da rispettivo pannello |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Elevata resistenza al carico | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Estetica di design |
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa
I valori di portata del sistema differiscono in base alla tipologia di applicazione. Clicca sulle seguenti icone per vedere i valori di interasse necessari in funzione del carico ammissibile.

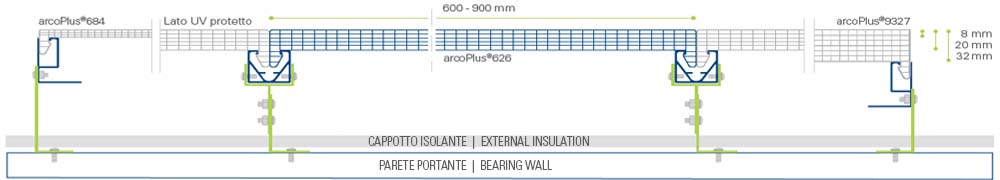

Il sistema arcoPlus®VT facade un sistema che comprende tutti gli elementi, perimetrali e di sostegno, per realizzare dei perfetti piani di posa, anche di grandi dimensioni. Prevede una serie completa d’accessori per la facile esecuzione della posa in opera. Per una corretta installazione è prevista la chiusura degli alveoli dei pannelli mediante nastri adesivi di alluminio microforati, che consentono una corretta ventilazione ed evitano l’imbrattamento interno. I particolari trattamenti lo rendono flessibile nella progettazione e sicuro nell’utilizzo.

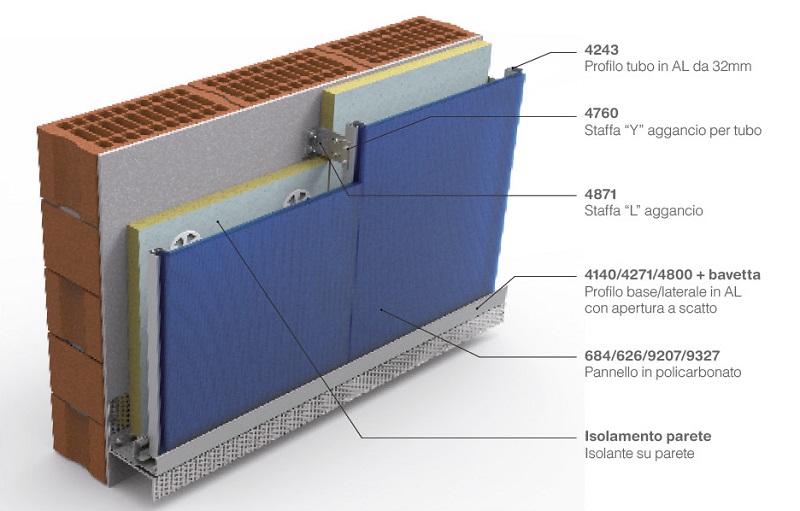

VTfacade
particolare del profilo terminale in alluminio cod_4589 per la conclusione laterale del rivestimento
dettaglio sul posizionamento delle staffe 4871 e 4760 per ancorare il tupbo 4243 alla parete portante
dettaglio della soluzione angolare realizzata con i profili 4588 e 2550
dettaglio della base del rivestimento verticale con arcoPlus626 e profilo 4271
panneli con trattamento AR-ABSOLUTE ideali per rivestimenti di facciata
Profilo angolo in Al per 9207/9257 (sp.20 mm)
Otturatore in Al per 9207 (sp.20 mm)
Eclisse alta per 684/626/9207
Profilo terminale rompipasso in PC (sp.32 mm)
Profilo terminale rompipasso in PC (sp.20 mm)
Profilo partenza in PC (sp.32 mm)
Profilo partenza in PC (sp.20 mm)
Supplemento nastratura alveoli arcoPlus serie 900 | 900Reversò
Profilo centina in Al base/laterale senza bavetta
Staffa d’aggancio a “L” (+4760)
Staffa d’aggancio a “Y” (+4871)
Otturatore in Al per 9327 (sp.32 mm)
Otturatore in Al per 626 (sp.20 mm)
Otturatore in Al per 684 (sp.8 mm)
Bavetta in Al base laterale superiore retta
Guarnizione Slip-coat
Profilo angolo a 90° in PC (+4588/4738/4740)
Allineatore piano per profilo TT (60 mm)
Gocciolatoio interno in PE
Profilo terminale in Al
Bavetta in Al superiore retta con gocciolatoio
Bavetta in Al base retta con gocciolatoio
Eclisse bassa per 9327
Bavetta in Al superiore curva con gocciolatoio
Bavetta in Al base laterale superiore curva
Bavetta in Al base curva con gocciolatoio
Tampone posteriore in Al (arcoPlus9327)
Profilo base laterale a scatto in Al senza bavetta (scegliere bavetta a parte)
Profilo perimetrale in Al con TT per sp.32 mm (+bavetta)
Bavette in Al (h.30,60,75,100 mm)
Guarnizione Slip-coat a sormonto
Profilo terminale rompipasso in PC (sp.8 mm)
Profilo superiore in Al con TT per grandi altezze con speciale bavetta retta per pannello 9327
Profilo di giunzione orizzontale in Al con TT per grandi altezze con bavetta di drenaggio dritta per pennello 9327
Profilo angolo Al per 9327 (sp.32 mm)
Supplemento nastratura alveoli per sp.8-10-12-20mm
Tampone in PE-LD (dim.40x35x580;40x35x875 mm)
