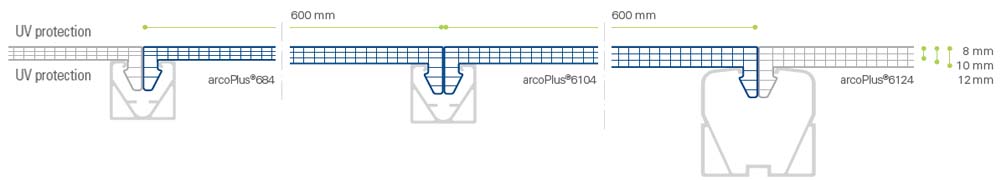

Una serie di sistemi modulari composti da pannelli a giunto aventi larghezza modulo da 600 mm e geometria a 4 pareti parallele, ma declinati in tre spessori differenti 8|10|12 mm. I profili di giunzione sono posti sul lato interno, limitandone la vista per le installazioni in verticale, come tamponamenti o finestrature, o per installazioni come controsoffitti. Si tratta di una soluzione pratica e versatile, anche grazie alla leggerezza dei pannelli, che permette di creare ambienti luminosi caratterizzati dal comfort visivo valorizzando ai benefici dell’illuminazione naturale.
| Struttura | 4 Pareti |
|---|---|
| Lunghezza pannello | Senza limiti |
| Colori disponibili | Standard + Caleido + RTG |
| Larghezza utile modulo | 600mm |
| Spessore | 8 - 10 - 12mm |
| Trasmittanza termica U | 3,0 - 2,7- 2,5 W/m2K |
| Isolamento acustico Rw ( ISO 717-1) | 18 dB (sp.8-10mm) |
| Isolamento acustico Rw ( ISO 717-1) | 19dB (sp.12mm) |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Raggio curvatura MIN | 2,0m (con profili cod.4248 e 4249) |
| Raggio curvatura MIN | 3,0m (con profilo cod.4636) |
| Pendenza MIN | 5% |
| Trasmissione Luminosa (τv) (684) | Cristallo 70% |
| Trasmissione Luminosa (τv) (6104) | Cristallo 70% |
| Trasmissione Luminosa (τv) (6124) | Cristallo 68% |
| Autoportanza | |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine |
Il sistema è composto da pannelli modulari in policarbonato alveolare U.V. protetto, con spessore variabile a seconda del modello (da 8 a 12 mm). Garantisce alta resistenza meccanica, leggerezza e durabilità nel tempo, oltre a un’ottima trasmissione luminosa che lo rende ideale per coperture e tamponamenti traslucidi.
Il prodotto è pensato per coperture e tamponamenti verticali in edifici industriali, sportivi, agricoli e civili. Può essere utilizzato per facciate continue, lucernari, pensiline e pareti divisorie quando si desidera combinare resistenza, isolamento termico e luminosità naturale.
Il sistema arcoPlus® si distingue per la sua protezione UV che mantiene la trasparenza nel tempo, per le buone proprietà di isolamento termico garantite dalla struttura alveolare e per la semplicità di posa resa possibile dal sistema modulare con giunzioni a incastro. Inoltre, rispetto al vetro, è più leggero e sicuro, poiché non si frantuma e permette di ridurre i costi strutturali e di installazione.
Guarnizione Slip-coat
Profilo superiore e laterale in Al
Profilo timpano in Al (retto 4244)-(4249 curvo)
Profilo tubo di giunzione in Al da 62 mm (retto 4635)-(curvo 4636)
Profilo terminale in Al
.jpg)
Profilo tubo di giunzione in Al da 32 mm (retto 4243)-(curvo 4248)
Profilo base laterale a scatto in Al senza bavetta (scegliere bavetta a parte)
Guarnizione Slip-coat a sormonto
Salvagoccia interno a "V" per tubo 4243/4248
Salvagoccia interno a "V" per tubo 4635/4636
