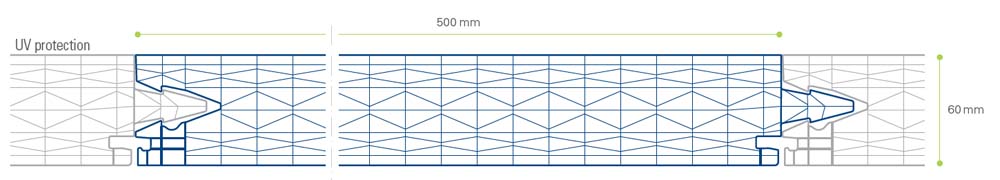

arcoWall® 5613

Il sistema parete arcoWall®5613 permette la realizzazione di veri e propri “muri traslucidi”, dalle elevate performance termiche. Per vani luce aventi altezza fino a 3,5 m, il sistema permette di non installare strutture di sostegno secondarie, mentre per luci superiori è necessario un idoneo profilo rompitratta intermedio al quale fissare i pannelli arcoWall®5613 mediante le apposite staffe. Per pannelli di ‘grandi altezze’ con dimensioni superiori a 6m è previsto invece l’utilizzo di appositi profili perimetrali. Questi speciali accorgimenti consentono al sistema di resistere alle sollecitazioni meccaniche permettendo il corretto scorrimento dei pannelli dovuto alle dilatazioni termiche (come da schema a lato).
L’aspetto estetico, sia in presenza di controluce sia di luce radente è quanto mai unico, grazie alla struttura alveolare dei pannelli modulari che crea un’elegante texture rigata.
Gli effetti cromatici possono essere personalizzati all’infinito sia in termini di colorazione che di trasmissione luminosa, grazie al progetti RTG e Caleido. Inoltre le superfici esterne ed interne possono essere diversificate a seconda del contesto applicativo grazie alla tecnologia del bicolore ed alla coestrusione su entrambi i lati di trattamenti speciali, permettendo di gestire la luce naturale filtrante secondo le esigenze progettuali. Sulla superficie interna può essere applicato un trattamento antiriflesso diffondente per creare comfort visivo negli ambienti interni, mentre sul lato esterno sono producibili le protezioni IR o UV-TECH.
Per una corretta installazione è prevista la chiusura degli alveoli dei pannelli di policarbonato con appositi nastri di alluminio microforati, che consentono una corretta ventilazione ed evitano l’imbrattamento interno. Per il sistema arcoWall®5613 sono inoltre disponibili dei sistemi apribili realizzati con profili in alluminio a taglio termico (vedere apposita sezione).
NOTA IMPORTANTE PER FACCIATE LUNGHE PIU' DI 25mt: per realizzare facciate aventi lunghezza maggiori di 25 metri, si raccomanda fortemente di predisporre un giunto di dilatazione, specialmente quando i pannelli sono in colorazione scura e/o opaca. Inserire uno spazio di dilatazione è essenziale per bilanciare la dilatazione ai cui i pannelli in policarbonato sono naturalmente soggetti.
Qualora vi fossero dubbi, si prega di contattare il nostro uff.tecnico per maggiori dettagli.

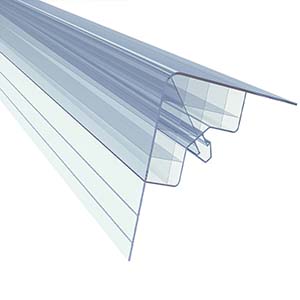

profilo base senza gocciolatoio 4062 e guarnizione di tenuta 1169B per l'inserimneto di pannelli in tamponamenti verticali

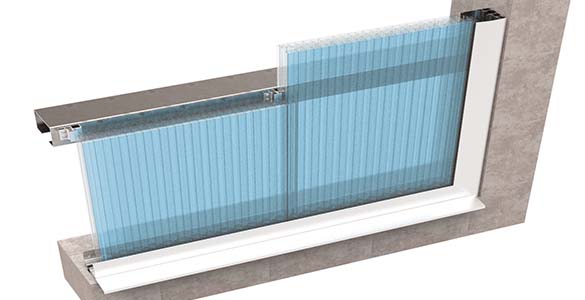

visione del sistema completo per tamponamenti e facciate

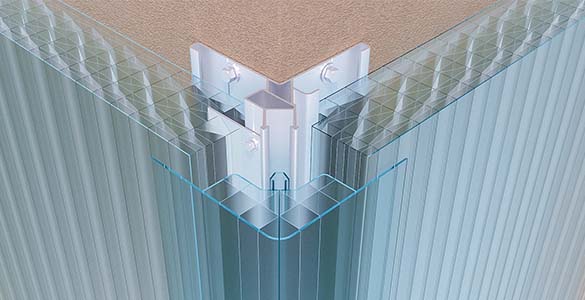

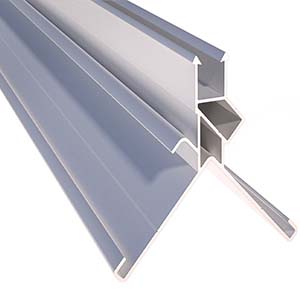

profilo angolare per la massima continuità estetica delle facciate

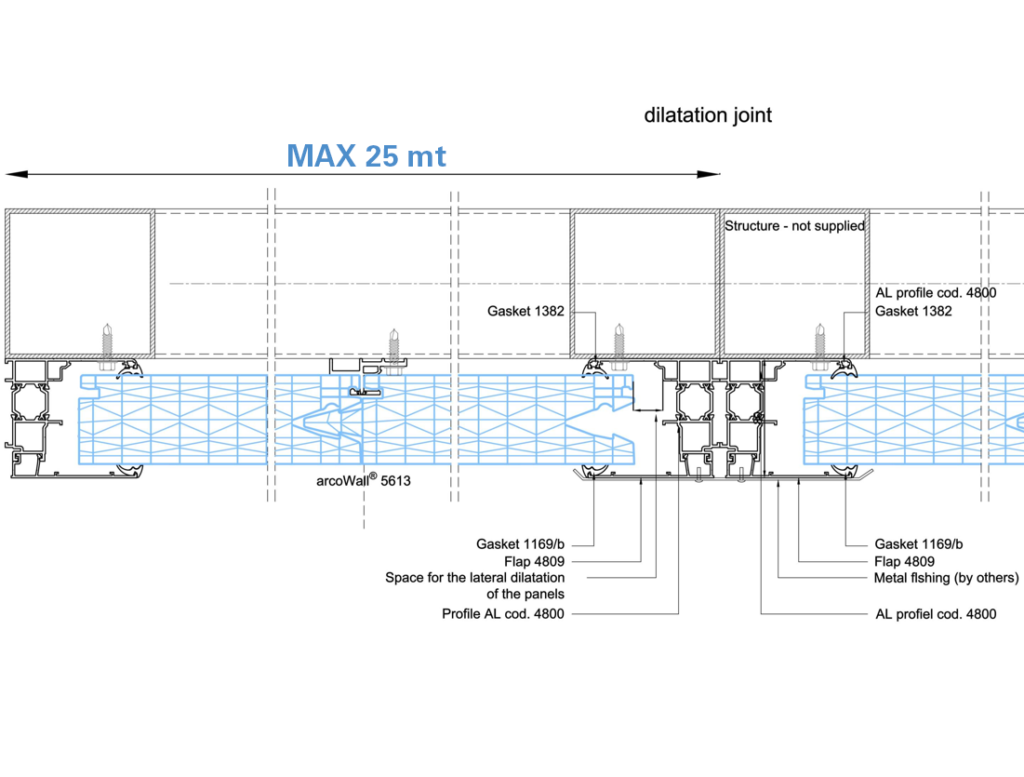

giunto di dilatazione per facciate con lunghezze superiori a 25mt

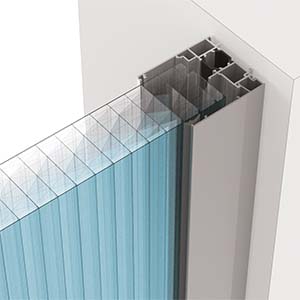

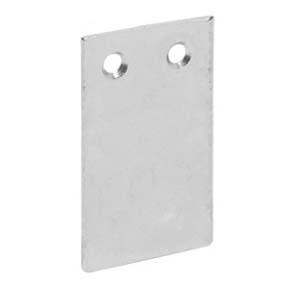

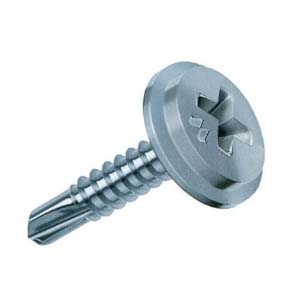

fissaggio dei pannelli alla sottostruttura con piastrina di aggancio 4715_60

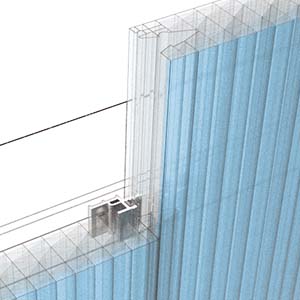

dettaglio

dettaglio

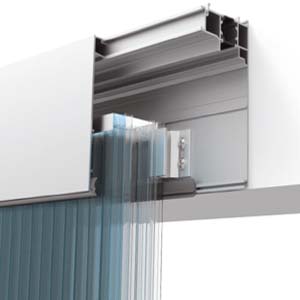

GRANDI ALTEZZE | dettaglio della giunzione orizzontale rompi-tratta con i profili 4805+4808+4809

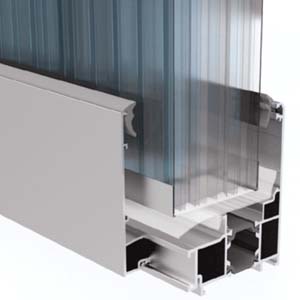

GRANDI ALTEZZE | dettaglio del profilo base
