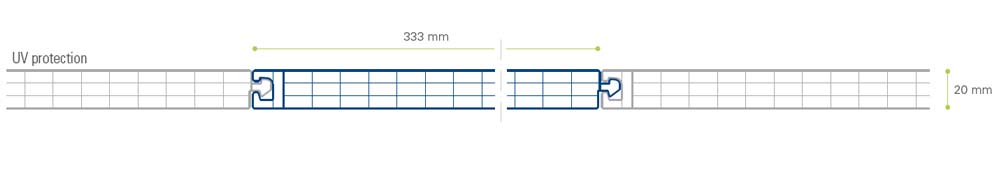

arcoPlus®324 è un sistema modulare a incastro maschio-femmina composto da pannelli di policarbonato alveolare con spessore di 20 mm e avente geometria a 4 pareti parallele. Le pannellature arcoPlus®324 sono la soluzione versatile per realizzare finestrature, tamponamenti verticali e partizioni leggere, tramite l’utilizzo degli appositi profili perimetrali sena taglio termico. È inoltre possibile inserire dei telai apribili per garantire la corretta areazione degli ambienti interni. Le pannellature in arcoPlus®324-625 non sono adatte per l’utilizzo come elemento di copertura.
| Struttura | 4 Pareti |
|---|---|
| Lunghezza pannello | Senza limiti |
| Colori disponibili | Standard + Caleido + RTG |
| Spessore | 20mm |
| Larghezza utile modulo | 333mm |
| Trasmittanza termica U | 1,8 W/m2K |
| Isolamento acustico Rw ( ISO 717-1) | 16dB |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Raggio curvatura MIN | non curvabile |
| Pendenza MIN | - |
| Trasmissione Luminosa (τv) | Cristallo 70% |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine |
I valori di portata del sistema differiscono in base alla tipologia di applicazione. Clicca sulle seguenti icone per vedere i valori di interasse necessari in funzione del carico ammissibile.
Il disegno a 4 con incastro “maschio-femmina”, di spessore 20 mm, oltre a conferire al pannello una notevole resistenza alla flessione, permette di installare i pannelli senza l’utilizzo di montanti metallici annullando così la dispersione di calore dovuta ai ponti termici procurati dalle strutture.
Per installazioni superiori a 1,5 m circa in arcoPlus®324, si dovrà provvedere alla posa di un idoneo profilo rompitratta al quale fissare i pannelli arcoPlus® (vedi grafico delle portate) mediante le apposite staffe, che consentono al sistema di resistere alle sollecitazioni in depressione, permettendo lo scorrimento dovuto alle dilatazioni termiche.
montaggio di finestratura continua traslucida
dettaglio montaggio di finestratura con piastrina in inox 4063 di aggancio al profilo rompitratta
profilo base senza gocciolatoio 4062 e guarnizione di tenuta 1169B per l'inserimneto di pannelli in tamponamenti verticali
dettaglio posizionamento piastrina in inox 4063 di fissaggio
I pannelli ArcoPlus®, oltre a disporre di una gamma di accessori che permettono l’installazione di tamponamenti verticali fissi, possono essere impiegati per realizzare finestrature apribili da inserire nelle applicazioni a nastro o all’interno dei tamponamenti stessi. Nell’apposita sezione del sito sono disponibili le informazioni in merito.
Profilo base in Al
Guarnizione Slip-coat
Piastrina inox d'aggancio
Profilo superiore e laterale in Al
Profilo base in Al con gocciolatoio
Supplemento nastratura alveoli arcoPlus 324
