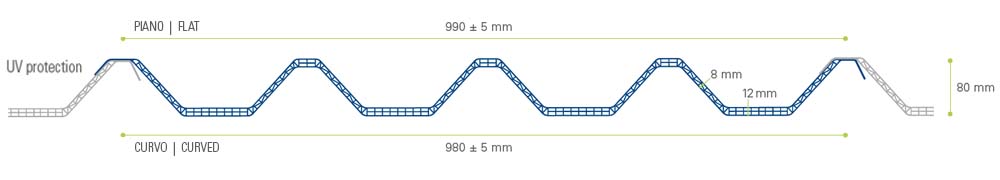

arcoPlus®1000 è un sistema modulare grecato, composto da pannelli di policarbonato alveolare coestruso a tre pareti, con spessore variabile 8÷12mm. Esso è perfettamente sovrapponibile sia longitudinalmente che lateralmente, e consente di ottenere sia coperture continue sia lucernari colmo gronda. Lunghezza massima utile 5.000 mm.
| Isolamento acustico Rw ( ISO 717-1) | 16dB |
|---|---|
| Struttura | 3 pareti |
| Trasmittanza termica U | 2,7 W/m2K |
| Spessore | variabile da 8÷12mm |
| Altezza greca | 80mm |
| Larghezza utile modulo | 990 ± 5mm |
| Colori disponibili | Cristallo/Opale |
| Lunghezza pannello | 5.000mm (max consigliata) |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Trasmissione Luminosa (τv) | Cristallo 70% |
| Raggio curvatura | 3,3m - 6,0mm |
| Pendenza MIN (lucernario) | 5% |
| Pendenza MIN (copertura continua) | 7% |
| Isolamento termico | |
| Trasmissione della luce | |
| Elevata resistenza al carico | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Sormonto trasversale | |
| Sovrapposizione longitudinale | |
| Termosaldatura pannelli |
I valori di portata del sistema differiscono in base alla tipologia di applicazione. Clicca sulle seguenti icone per vedere i valori di interasse necessari in funzione del carico ammissibile.
Colmo liscio in AZ prev. BG (2 pezzi)
Guarnizione gronda in PE-LD
Distanziale lato femmina in AZ prev. BG
Vite con rondella Vipla da 6,3x120 mm
Guarnizione piana in PE-LD 20x10 mm
Staffa di rinforzo in AZ
